本次视频主要以《Polarizing brain organoids》这篇文章内的Fig. 1为例，使用Adobe Illustrator CS6 对Fig.1 进行绘图，供大家学习参考。此次视频主要涉及的内容为“基础图形的绘制”、“渐变色添加”、“图形反光绘制”、“路径查找器工具的使用”等。
AI drawing
下面将对绘图过程进行展开说明：

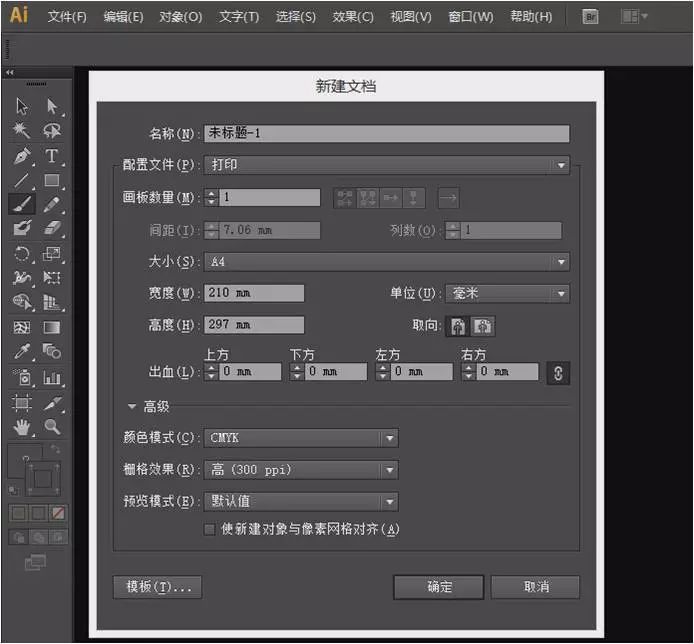

第一步：文件→新建→对画板进行设置。
一般为方便投稿，配置文件选择“打印”，大小选择“A4”，颜色模式CMYK，(具体可根据投稿要求选择，CMYK模式是彩色印刷时采用的一种套色模式) （视频内设置仅为画图方便所设）。

第二步：绘制图a的图片的基本形态。

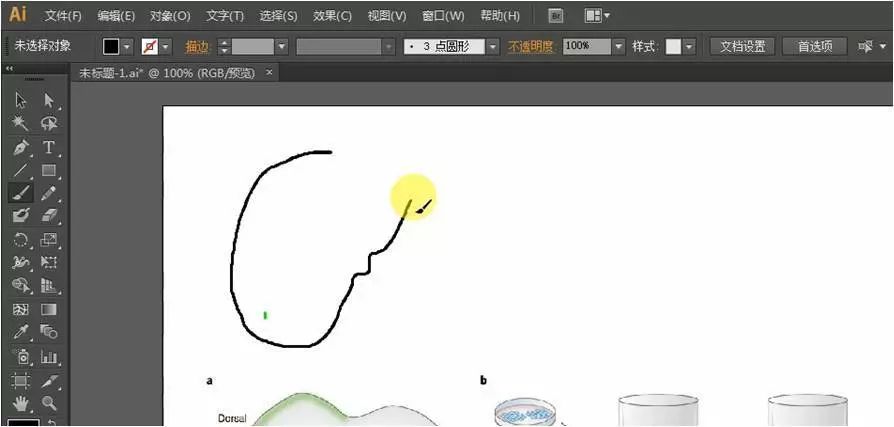

采用左边工具栏“画笔工具”，按住鼠标，绘制出想要的图形（画出大致轮廓即可，可后期通过锚点调整）。

第三步：通过锚点调整形状，主要用到两个工具添加/删除锚点工具、直接选择工具。

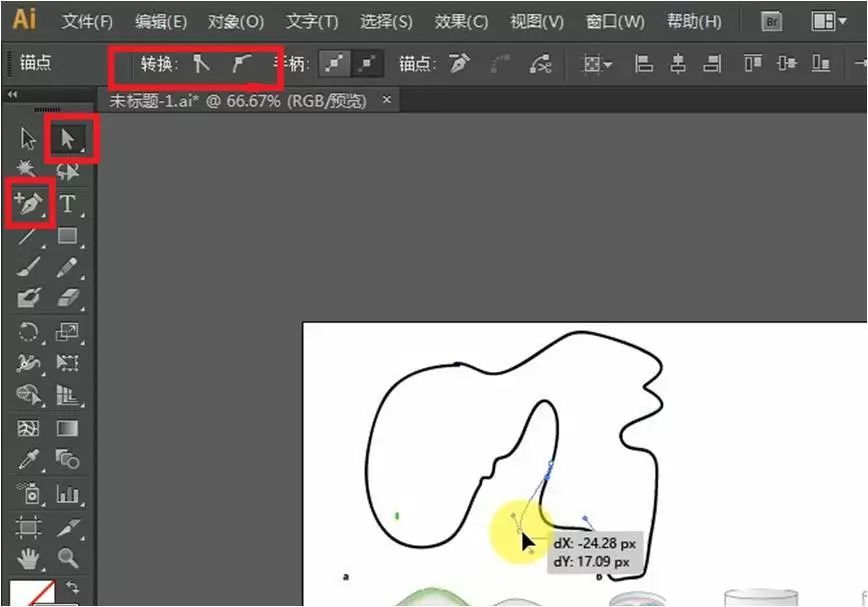

直接选择工具可对锚点进行调整，从而达到调整基本形状的目的。若第二步画出的基本形状的锚点不足以调整，可通过添加/删除锚点工具，在线条上添加或删除后，再用直接选择工具调整。
转换工具可使锚点周围线条变得平滑。（如下图标出的红框所示）

第四步：填充背景颜色。

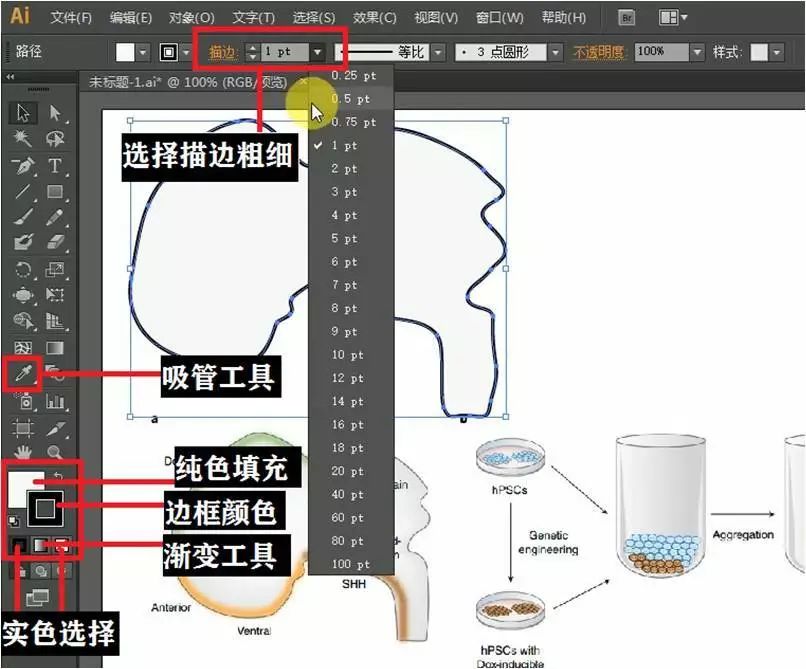

该步骤使用到几个工具：吸管工具、填色、描边、渐变。将图形填充后可用画笔用具将边缘颜色画好，同样可用锚点、直接选择工具对边缘形状进行调整。吸管工具可对已知颜色进行选取。

第五步：绘制培养皿。

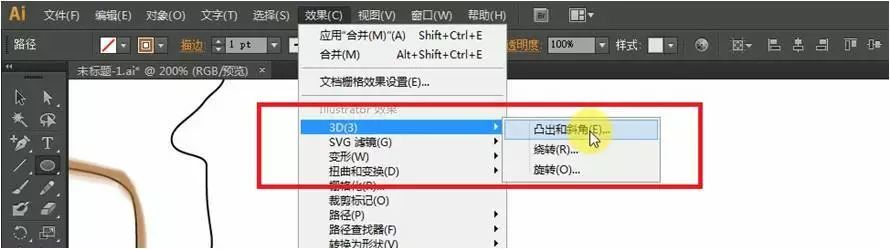

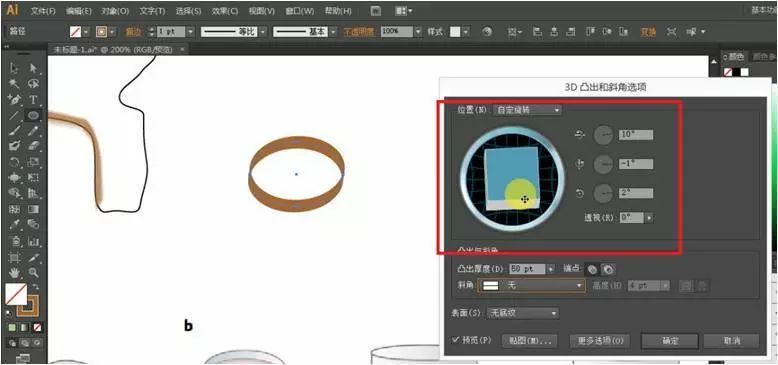

先画出一个基本的椭圆形，再使用3D工具对这个椭圆形进行3D加工。

红框界面可调整视觉角度。

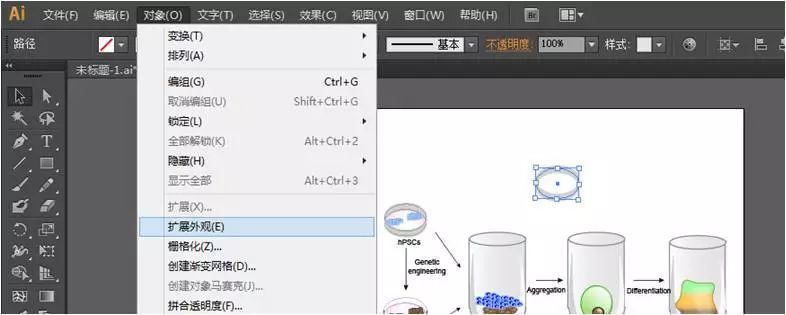

调整结束后可采用对象→拓展外观，然后添加描边。（本视频中采用的是添加线条的方法，没有拓展外观工具方便）。

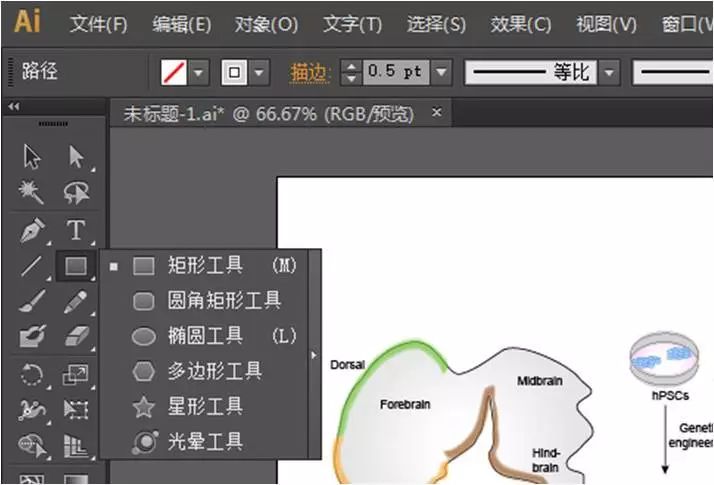

随后可用矩形工具、椭圆工具等画出培养皿底部，培养物等基本形状。

第六步：继续用矩形、椭圆工具画出圆底烧杯的基本图形框架。

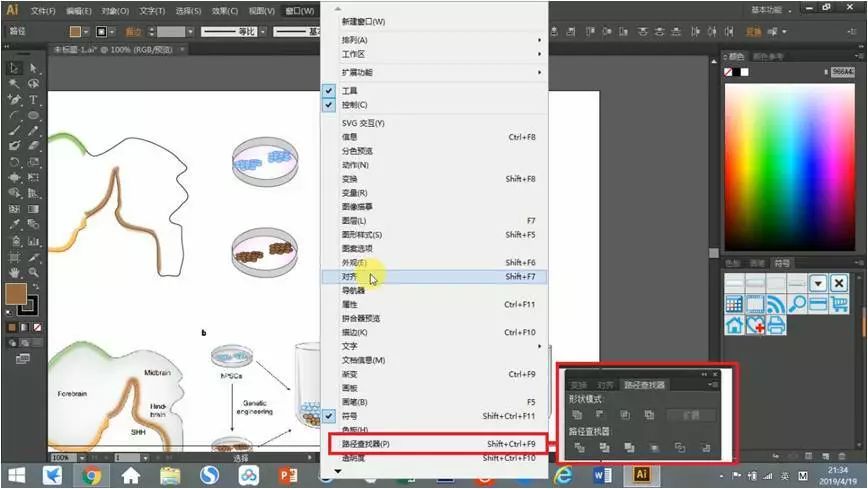

用窗口→路径查找器→形状模式→联集，对图形轮廓进行合并（可自己尝试多种路径查找器功能，拼接出自己想要的图案）。其余填色等步骤与前文所提及的步骤异曲同工。

第七步：绘制器皿的反光和阴影。

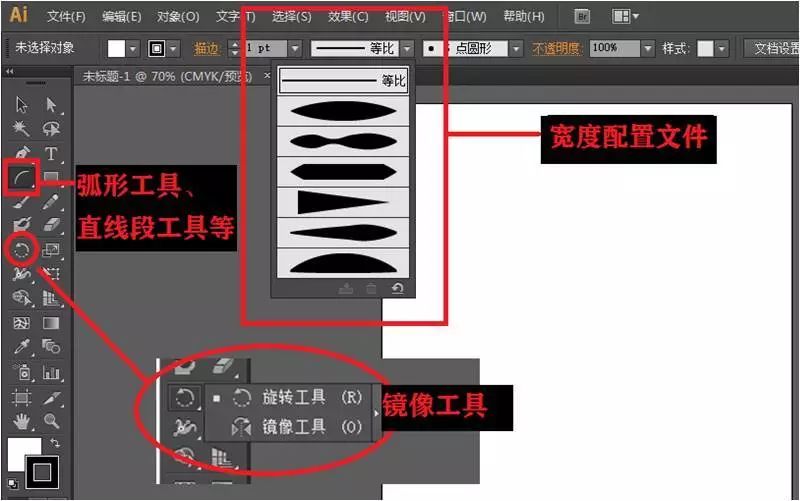

用弧形工具绘制出曲线后，选择线条形状，如“等比”等，再通过锚点工具、直接选择工具对线条进行调整即可。阴影的绘制可采用镜像工具对已画出的反光图形进行翻转。

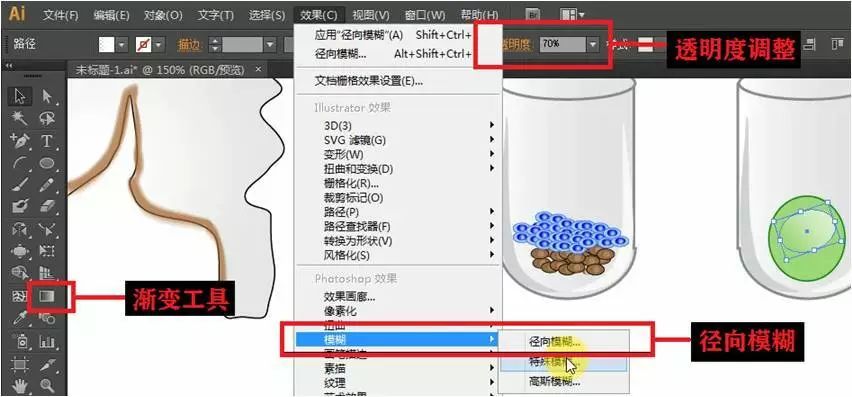

第八步：先画出一个椭圆，改成白色的渐变色，采用渐变工具对渐变方向做调整，对透明度作出调整（可自行调节到需要的透明度），使用径向模糊工具作出调整。
其他步骤与上述步骤均相似，不再赘述。

Tip：在word等工具性软件常用的通用快捷键如下（常用的复制粘贴就不说啦）
ž 撤销：Ctrl+z
ž 剪切：ctrl+x
ž 加粗：ctrl+b
ž 绘图时希望圆形呈正圆或画出的直线是笔直不倾斜时，按住shift再进行拖拽放大/缩小
ž AI里整个图形放大缩小，需要按住Alt而不是Ctrl。
